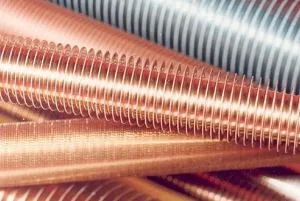

낮은 핀 튜브는 소성 냉간 변형을 통해 얻은 핀 튜브입니다. 이 방법은 매끄러운 튜브에서 재료를 제거하지 않고 특정 기하학적 형태의 핀을 실현하는 것으로 구성됩니다.
압출 핀 튜브 : 접촉 저항, 우수한 열 전달 성능, 높은 내식성, 작은 흐름 손실, 열 충격 및 기계적 진동없이 전체적으로 알루미늄 파이프 및 기타 금속 파이프로 만들어졌습니다.
톱니 모양 핀 튜브는 기본 튜브와 튜브 외부에 부착된 일련의 톱니 모양 또는 핀 요소로 구성된 열 교환 구성 요소입니다. 이러한 핀은 튜브의 표면적을 늘려 결과적으로 열 전달의 전반적인 효율성을 향상시키는 역할을 합니다.
KL Footed Fin – 널링 L Footed Fin: 널링 외부의 베이스 튜브로 두 번째 롤링 후 L 피트 주위를 감아 세그먼트 접촉을 강화하고 열 전달 성능을 향상시키며 반복되는 고온 및 저온 사이클을 견딜 수 있으며 느슨하지 않습니다.
레이저 용접 스테인레스 스틸 핀 튜브: 레이저 용접 기술을 사용하는 레이저 용접 핀 튜브, 99%-100% 완전 용접, HF 용접 및 래핑 핀 튜브에 비해 열 전달 능력이 높음, 에너지 소비 감소, 소모품 비용 절감 프로세스의 효율성이 향상됩니다.
H / 이중 H 핀 튜브(TYPES", Double S") 강철 H 평행한 모양의 강철 핀 쌍은 매우 신중하게 제어되는 조건에서 단일 압력 튜브(파이프) 표면에 저항 용접됩니다.
이름에서 알 수 있듯이 U자 모양으로 구부러진 튜브 묶음으로 구성되며 일반적으로 껍질 안에 들어 있습니다. 이 설계는 두 유체 사이의 열 교환을 촉진하여 두 유체 사이의 직접적인 접촉 없이 효율적인 에너지 전달을 보장합니다.
U 벤드 튜브 번들의 장점
컴팩트한 디자인:U-벤드 구성을 통해 보다 컴팩트한 디자인이 가능하므로 공간이 제한된 애플리케이션에 적합합니다.
효율적인 열 전달:역류 또는 평행 흐름 패턴은 열 전달 효율을 향상시켜 유체 간의 효과적인 열 교환을 가능하게 합니다.
압력 강하 감소:U-벤드 열교환기는 일반적으로 다른 열교환기 설계에 비해 압력 강하가 낮기 때문에 에너지가 절약되고 시스템 성능이 향상됩니다.
쉬운 유지 관리:U-벤드 디자인은 튜브 번들에 쉽게 접근하고 검사할 수 있으므로 유지 관리 및 청소 프로세스를 단순화합니다.
U 벤드 튜브 번들 적용
원유 처리
튜브 번들이 장착된 열교환기는 정제 공정 중에 원유를 가열하거나 냉각하는 데 사용됩니다.
가스 처리
튜브 번들은 운송 및 사용을 위해 천연 가스를 정화하고 준비하는 가스 감미료, 탈수 및 기타 공정에 필수적입니다.
복구 작업
열교환기의 튜브 번들은 가스 흐름에서 천연가스 액체(NGL)와 같은 귀중한 구성요소의 회수를 촉진합니다.
냉각 및 가열 시스템
튜브번들은 다양한 장비와 공정에서 최적의 작동 온도를 유지하는 열교환기에 사용됩니다.
U 벤드 튜브 번들의 구성 요소
튜브
열 전달이 발생하는 주요 요소입니다. 용도에 따라 직선형, U자형, 나선형 권선형 등 다양한 구성으로 배열할 수 있습니다.
01
껍데기
튜브번들이 포함된 외부 케이싱입니다. 쉘은 튜브 주변의 2차 유체 흐름을 지시합니다.
02
튜브 시트
튜브를 제자리에 고정하는 플레이트로 튜브가 안전하게 위치할 수 있도록 하고 누출을 방지합니다.
03
배플
이는 쉘 측 유체의 흐름을 안내하고 난류를 생성하여 열 전달 효율을 높이는 내부 구조입니다.
04
U 벤드 튜브 번들의 재질
탄소강:탄소강 U-벤드 튜브는 비용 효율적이며 내식성이 주요 관심사가 아닌 응용 분야에 적합합니다. 이는 일반적으로 저온에서 중간 온도 시스템에 사용됩니다.
스테인레스 스틸:스테인레스 스틸 U-벤드 튜브는 뛰어난 내식성으로 알려져 있어 부식성 환경이나 고온에 노출되는 것이 우려되는 응용 분야에 적합합니다. 특정 요구사항에 따라 304, 316, 321 등 다양한 등급의 스테인레스강을 사용할 수 있습니다.
구리 및 구리 합금:구리 u-벤드 튜브는 우수한 열 및 전기 전도체입니다. 열 전도성이 높기 때문에 HVAC 시스템 및 냉동과 같은 응용 분야에 자주 사용됩니다.
알류미늄:알루미늄 u-벤드 튜브는 가볍고 열전도율이 좋습니다. 이는 자동차 라디에이터 및 에어컨 시스템을 포함한 다양한 열 교환 응용 분야에 사용됩니다.
인코넬:인코넬 유벤드 튜브는 고온 강도와 내식성으로 잘 알려져 있어 항공우주 및 화학 처리와 같은 극한 환경의 응용 분야에 적합합니다.
티탄:티타늄 U-벤드 튜브는 특히 부식성이 높은 환경에서 뛰어난 내식성을 제공합니다. 그들은 화학 처리 및 해양 응용 분야와 같은 산업에 사용됩니다.
튜브번들이 작동하는 방식
튜브 번들은 쉘 앤 튜브 열 교환기 내부에서 발견됩니다. 튜브 번들은 서로 다른 시작 온도의 유체가 튜브를 통과하는 원통형 쉘 내에 위치합니다. 유체는 액체일 수도 있고 기체일 수도 있습니다. 열은 튜브 다발 내부(튜브 측)에서 쉘 벽 내부(쉘 측)로 또는 그 반대 방향으로 튜브 벽을 통해 한 유체에서 다른 유체로 전달됩니다.
튜브 묶음에 더 많은 튜브를 사용하면 열 전달 표면이 더 넓어지기 때문에 열 전달이 증가합니다. 표면 강화를 추가하여 사용 가능한 표면을 늘리거나 유체 난류를 증가시켜 열 전달 속도도 높일 수 있습니다. 핀형 튜브는 쉘측 유체가 튜브측 유체보다 열 전달 계수가 상당히 낮은 경우 도움이 될 수 있습니다.
보닛과 끝 채널은 튜브 측 회로의 유체 흐름을 조절합니다. 쉘 내부의 배플은 튜브 번들 전체에 쉘측 유체를 직접 전달하여 속도와 난류를 증가시켜 열 전달 속도를 증가시킵니다. 배플 주위의 유체 우회로 인한 성능 손실을 방지하려면 배플이 쉘 내에 단단히 맞아야 합니다. 배플은 일반적으로 쉘이 아닌 튜브 번들에 부착되므로 유지 관리를 위해 튜브 번들을 쉽게 제거할 수 있습니다.
디자인 고려 사항
열전달 계산:원하는 열교환율을 달성하기 위해 필요한 열 전달 면적, 튜브 치수 및 흐름 배열을 결정하기 위해 열역학적 원리가 적용됩니다. 유체 특성, 온도 차이, 열 전달 계수와 같은 요소가 고려됩니다.
압력 강하 분석:이 설계는 번들 전체의 압력 강하를 최소화하여 에너지 소비를 줄이고 전반적인 효율성을 향상시킵니다. 여기에는 튜브 간격, 흐름 패턴 및 방해 구성 최적화가 포함됩니다.
재료 선택:튜브 및 지지 구조에 적합한 재료를 선택하는 것이 중요합니다. 유체 호환성, 내부식성, 작동 온도 및 압력, 비용 등의 요소가 고려됩니다.
스트레스 분석:압력, 열팽창 및 진동으로 인한 튜브 파손을 방지하기 위한 응력 분석을 통해 구조적 무결성이 보장됩니다.
흐름 분포:균일한 열 전달을 위해서는 전체 번들에 걸쳐 균일한 흐름 분포가 중요합니다. 여기에는 적절한 매니폴드 및 방해 장치 설계가 포함됩니다.
튜브 번들의 열화 징후
열교환기에 대한 정기적인 유지보수 일정을 잡는 것이 좋습니다. 튜브 묶음을 직접 검사하는 것이 불편하다면 전문가의 도움을 받으십시오. 그렇지 않은 경우 수리가 필요할 수 있음을 나타내는 다음 표시를 찾아보는 것이 좋습니다.
튜브 부식:대부분의 튜브 번들은 구리와 같은 전도성 금속으로 만들어집니다. 이러한 금속에서 부식은 일반적으로 끈적거리거나 벗겨지는 녹색/갈색 색조로 나타납니다. 시간이 지나면서 튜브가 시스템을 통과하는 물/증기에 노출되면서 튜브가 약간 부식될 가능성이 높습니다. 약간의 부식은 걱정할 필요가 없습니다. 그러나 부식은 금속을 약화시켜 결국 금속이 부서지거나 작은 산화 금속 입자가 튜브를 통과하는 유체로 방출될 수 있습니다. 따라서 부식이 많이 보이면 전문가에게 연락하세요.
시스템의 공기 및 먼지:아무리 잘 제작된 튜브 묶음이라도 마모로 인해 품질이 저하될 수 있습니다. 이러한 오염 물질은 튜브의 불투명 표면 뒤에 있기 때문에 발견하기 어려울 수 있습니다. 튜브 시트 및 배플과 만나는 튜브 바닥에 먼지가 쌓이는지 확인하십시오. 거기에 먼지가 많이 쌓인 경우, 특히 끈적거리거나 움푹 패인 경우 전문가에게 연락하십시오. 튜브 묶음이 새면 가정용 물과 난방 시스템에 추가적인 문제가 발생할 수 있습니다.
핀홀 누출:때로는 시스템의 누출이 육안으로 보이지 않는 경우도 있습니다. 응축수에 경수가 보일러로 돌아가는 것이 보이면 누출이 있을 수 있습니다. 의심되는 열 교환기를 증기 공급 장치에서 분리한 다음 급수 밸브를 열고 응축수 Y형 여과기 배수구도 엽니다. 물이 스트레이너 밖으로 흘러나오기 시작하면 튜브 묶음이 고장난 것입니다. 이 문제를 방치하면 재앙이 될 수 있습니다. 고장난 튜브 묶음이 시스템에 누출되도록 허용하는 것은 매우 위험할 수 있습니다. 특히 경수가 보일러로 다시 유입되어 장기간 동안 처리되지 않은 채로 방치되는 경우 더욱 그렇습니다.
우리 공장
TS Industrial은 정밀 압연 스테인레스 스틸 스트립, 특수 금속 스트립 및 특수 바 분야에서 정확한 치수에 대한 광범위한 기능을 보유하고 있습니다. 당사의 전문 분야에는 얇은 게이지 스트립, 포일 및 폭이 좁은 바가 포함됩니다. 우리는 매우 가까운 치수, 평탄도 공차를 제공합니다. 스테인레스 스틸, 특수 금속, 구리 니켈 합금, 알루미늄, 밸브, 튜브 피팅 및
티타늄 합금을 사용할 수 있으며 재고가 있습니다.
FAQ
Q: 튜브 묶음의 직경은 어떻게 계산합니까?
A: "D" 번들 직경: 이는 기존 쉘이나 탱크에 번들을 맞추는 데 필요한 전체 직경입니다. 이 치수에는 배플이나 튜브 지지대가 포함됩니다. 원주를 측정하고 3.14로 나누기 위해 정확한 "D" 직경을 얻는 좋은 방법입니다. 이것은 번들의 직경을 제공합니다.
Q: 튜브 번들이 튜브에서 지지되어야 합니까?
A: 튜브를 제자리에 단단히 고정하고 튜브 진동을 완화하기 위해 튜브 지지대와 스페이서가 제공됩니다. 번들은 헤더, 튜브 지지대 및 장치를 지지하는 프레임워크에 볼트로 고정되거나 용접된 측면 부재에 의해 함께 고정되고 구조적 무결성이 부여됩니다.
Q: U-튜브 번들이란 무엇입니까?
답변: 이름에서 알 수 있듯이 U자 모양으로 구부러진 튜브 묶음으로 구성되며 일반적으로 껍질 안에 들어 있습니다. 이 설계는 두 유체 사이의 열 교환을 촉진하여 두 유체 사이의 직접적인 접촉 없이 효율적인 에너지 전달을 보장합니다.
Q: 튜브 크기는 어떻게 결정되나요?
A: 튜브는 정확한 외경(OD)과 벽 두께로 측정됩니다. 파이프는 공칭 외경(NPS 또는 공칭 파이프 크기라고도 함)과 벽 두께로 측정됩니다. 튜빙에 제공된 치수는 실제 외부 직경을 나타냅니다.
Q: 들어 올릴 때 튜브 묶음을 어디에서 지지해야 합니까?
A: 번들을 제거하는 동안 튜브는 작고 상대적으로 얇은 금속으로 만들어졌으므로 번들의 자중이 개별 튜브에 지탱되어서는 안 됩니다. 묶음의 둘레에 맞게 잘라낸 튜브 시트, 지지판 또는 나무 블록 위에 묶음을 놓습니다.
Q: 튜브번들의 목적은 무엇입니까?
A: 튜브 번들은 함께 묶이고 쉘 내부에 수용되는 튜브 모음입니다. 튜브 번들은 열 전달, 유체 처리 및 기타 공정을 위한 다양한 산업 응용 분야에서 일반적으로 사용됩니다.
Q: 튜브 묶음의 두께는 얼마나 됩니까?
A: 5/8"에서 3" 사이
두께는 5/8"에서 3"까지 다양합니다. 튜브의 전체 길이에는 튜브 시트의 전체 길이와 튜브의 마지막 굽힘 부분이 포함됩니다. "D" 번들 직경은 튜브 번들이 탱크나 쉘 내부에 들어가는 데 필요한 구멍 직경입니다. 여기에는 튜브 지지대와 배플이 포함됩니다.
Q: 튜브 묶음의 직경은 얼마입니까?
A: 튜브 직경 - 일반적인 튜브 직경은 3/8", 1/2", 5/8", 3/4", 1 1/4" OD입니다. 대부분의 증기 변환기와 물/물 교환기는 3/4입니다. " OD 3/4" OD 튜브의 ID는 약 5/8"입니다. 일부 탱크 히터 번들의 OD는 1 1/4"입니다.
Q: 튜브 묶음을 제거하는 방법은 무엇입니까?
A: 튜브 묶음 제거: 쉘 커버가 제거되면 튜브 묶음에 접근할 수 있습니다. 튜브 번들을 쉘에 고정하는 브래킷, 클램프 또는 지지대를 제거합니다. 크레인이나 기타 리프팅 장비를 사용하여 튜브 번들을 쉘에서 조심스럽게 들어 올리십시오.
Q: 튜브번들은 어떤 용도로 사용되나요?
A: HVAC 튜브 번들 유지 관리 튜브 번들은 상업 시설의 HVAC 및 순환수 시스템의 필수 부분입니다. 이는 열의 형태로 에너지를 물과 교환하고 전달하는 가열 요소이며, 이는 일반적으로 건물 열 또는 가정용 온수 요구 사항에 사용됩니다.
Q: 번들 직경을 어떻게 측정합니까?
A: 실제로 케이블 묶음을 측정하는 가장 쉬운 방법은 OD 테이프라는 작은 측정 도구를 사용하는 것입니다. OD 테이프는 전기장 및 배관 분야에서 길이와 전체 외경을 측정하는 데 사용됩니다.
Q: 튜브 번들 직경은 무엇입니까?
A: ``D'' 번들 직경은 쉘이나 탱크 내부에 맞는 튜브 번들에 필요한 전체 직경입니다. ``D'' 번들 직경에는 배플과 튜브 지지대가 포함되어 있습니다. 지름을 측정하는 쉬운 방법은 껍질의 둘레를 3.14로 나누어 묶음의 지름을 구하는 것입니다.
Q: 튜브 번들이 튜브에서 지지되어야 합니까?
A: 튜브를 제자리에 단단히 고정하고 튜브 진동을 완화하기 위해 튜브 지지대와 스페이서가 제공됩니다. 번들은 헤더, 튜브 지지대 및 장치를 지지하는 프레임워크에 볼트로 고정되거나 용접된 측면 부재에 의해 함께 고정되고 구조적 무결성이 부여됩니다.
Q: 튜브번들이란 무엇인가요?
A: 튜브 번들은 쉘 앤 튜브 열교환기의 튜브 세트입니다. 튜브 세트를 튜브 묶음이라고 하며 여러 유형의 튜브로 구성될 수 있습니다. 쉘 앤 튜브 교환기에서 튜브 묶음은 원통형 쉘로 둘러싸여 있으며 이를 통해 두 번째 유체가 흐릅니다.
Q: 번들 튜브 구조란 무엇입니까?
A: 번들 튜브는 단일 단위 번들 튜브 역할을 하도록 연결된 개별 튜브의 클러스터입니다. 튜브 시스템은 평면도에서 직사각형, 정사각형, 삼각형, 원형, 심지어 자유 형태와 같은 여러 기하학적 형태로 사용될 수 있습니다.
Q: 열교환기 튜브 번들에는 어떤 유형이 있습니까?
A: 직선형 튜브 번들 VS U 튜브 번들
이 유형은 효율적이지만 청소 또는 유지 관리를 위해 번들을 제거하려면 탱크를 열 때 더 많은 노력이 필요합니다. 직선형 튜브 번들은 U 튜브 번들보다 설치 비용이 저렴합니다. U 튜브 번들: 권장되는 새로운 공용 튜브 번들은 U 튜브 레이아웃입니다.
Q: 열교환기의 튜브 재질은 무엇입니까?
A: HTRI 소프트웨어를 사용한 열 모델링 비교에 따르면 구리와 구리/니켈은 일반적으로 교환기 튜브에 사용할 수 있는 전도성이 가장 높은 재료입니다. 탄소강, 스테인리스강 및 고급 합금은 효율성이 약간 떨어지지만 모두 비슷하게 작동합니다.
Q: 튜브 번들은 무엇을 합니까?
A: 일반적으로 튜브 번들은 튜브 내에서 효율적인 열 전달 또는 유체 냉각을 가능하게 하는 큰 결합 표면적을 가지고 있습니다.
Q: U 튜브와 직선 튜브의 차이점은 무엇입니까?
A: U-튜브에는 굽힘이 필요하지만 튜브 시트와 보닛 하나만 필요하므로 비용이 크게 절감됩니다. 직선형 튜브는 열팽창으로 인해 손상되기 쉽습니다. 튜브가 서로 다른 속도로 가열되면 튜브 시트와 쉘이 손상될 수 있기 때문입니다. 확장 조인트는 이 문제를 완화할 수 있지만 비용이 추가됩니다.
Q: U자형 튜브는 어떤 용도로 사용되나요?
A: U자형 튜브는 특히 낮은 온도에서 공기 중의 가스나 화학물질이 U자형 튜브의 물질을 통과해야 할 때 사용됩니다.
